C'est vraiment impressionnant!!! Ça a complètement l'air industriel!

Vous avez pris un ancien boîtier d'amplificateur pour le circuit à ce que je vois...

Bonsoir a toi.

Pour le boitier c'est une recup, juste la face avant, que j'ai agrandi les trous qu'il y avais déjà pour placer les interrupteurs et voyants, le fond est une tôle qui a été dessinée avec "autoCad" et usinée sur la 1ere CNC de mon fils Marc, en bois et tuyaux de chauffage et des roulements de roller.

Voici quelques photos prise au montage de sa 1 ere CNC bois.















C'est bien mieux quand il y a des photos dans le fil du texte, mais cela prend plus de temps, j'ai cherché et trouver.



Cette dernier photo : est le câble croisé pour relier les deux cotés dans l'axes Y1. Y2., car il n'a monter q'un seule moteur PaP
Question : Est-il possible de mettre en ligne une video sur le fil de cette page ??
Merci Normand, bon dimanche.

PapyKy

C'est quoi le software que vous utilisez pour contrôler la machine?

Devez-vous convertir le format de fichier en G-Code?

Bonsoir Normand.
Car il est déjà 22.21 ici.

Le dessin sous autoCad est sauvegarder en "DXF" au lieu "DWG" normal.

Le logiciel "Ninos" reprend le fichier en "DXF" et le transforme en "G-Code" lui même.

Le logiciel est vendu sur ce site Français,
http://www.iprocam.com/accueil/index.htm

Tu peut télécharger une version en démo qui fonctionne.
http://www.iprocam.com/download/index.htm

A+ PapyKy

Salut a tous...

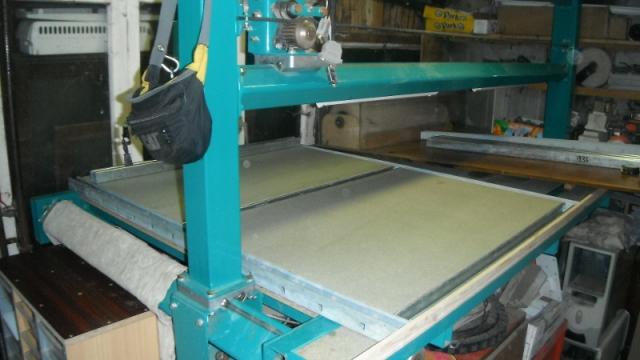

Voici quelques photos de mon travail de cette semaine.
Découpe des profils, des boutons en bois au tour, des supports en PVC.
Il me reste a fixer tout cela bien d’équerre.








C'est boutons sont fait dans une recup's de panneaux de bois MDF stratifier. couper en carré de 65x65, percé de 10mm et tourné a 55mm, et arrondi au router sous table et un chambrage de D18x10 pour enfoncer la tête de vis de M10.


Cela va me permettre de fixer la pièce a usiné sur un panneaux qui sert de martyr.

Ce sont des rails utilisé dans la fixation des gaines électrique industriel et les cales sont usinée dans des recup's de poteaux en PVC recycler.

A++

PapyKy.

Je ne comprend pas vraiment l'usage des boutons...

Mais cette machine semble être tout un char d'assaut!
Mes ambitions pour la mienne, encore un fois sont beaucoup moindres!

Bonsoir Normand.

Les boutons comme je dit sont en faite ce qui bloquer les taquets qui servent a fixer la pièce dans les glissières sur la table.

Une petite question, alors je voie que tu a changer de micro-ordinateur,
Quels sont les caractéristiques de carte mère que tu a fini par acheté ?

Pour ma part je suis très satisfait de l'Intel I7-950. sur carte Gigabyte,

Su tu veux fabriquer une CNC tout en bois tu peut regardé cette vidéo sur Dailymotion, juste des guide a billes sur des rond d'acier étiré.
http://www.youtube.com/watch?v=0frbhO-k2BU

Ou encore plus simple celle-ci, du MDF et ou les roulements sont utilisé sur les roller et très très bon marché, et des tuyaux de chauffage, et tu les trouvent dans les GM de sport, comme "Déc....on"
http://www.youtube.com/watch?v=BJbhcJqmw...ure=fvwrel

Bonne soirée a tous.
PapyKy.

Ça fait déjà plusieurs mois que jai changé mon PC.. les détails sont tous dans la section informatique suket "photos de votre pc" ou de quoi du genre... dsl de ne pas en dire plus, je suis sur mon téléphone et en attente à la clinique médicale

Merci a toi.
j'espère que cela n'es pas grave et bon rétablissement.

PapyKy.

Non non, rien de grave... bilan de santé c,est tout
